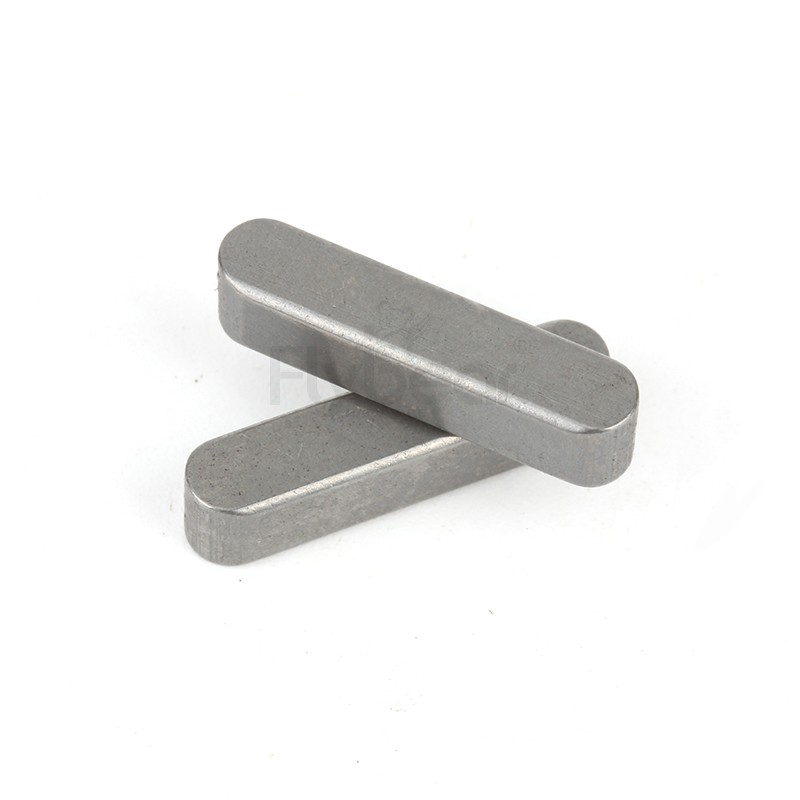

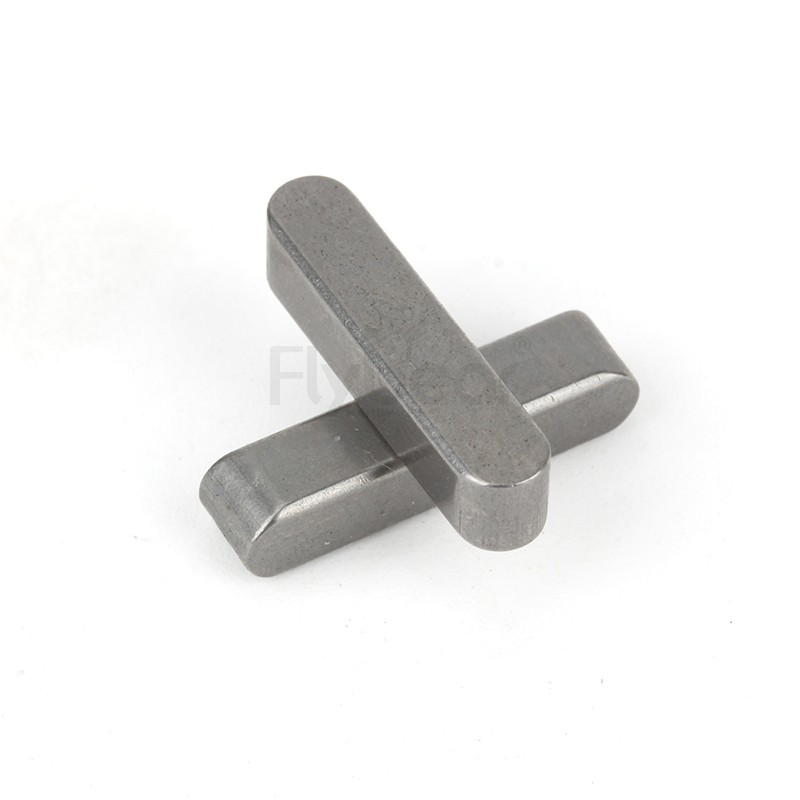

碳鋼本色普通型平鍵A型(兩頭圓)GB1096A
規格尺寸:4*4*18
標準號:GB1096A
材質:碳鋼
頭型:兩頭圓
商品詳情

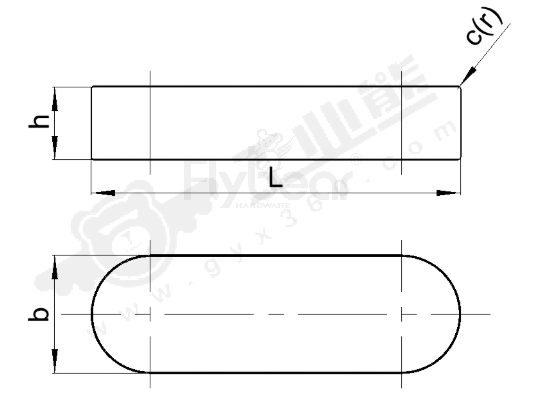

產品圖紙

產品名稱:
碳鋼本色普通型平鍵A型(兩頭圓)GB1096A

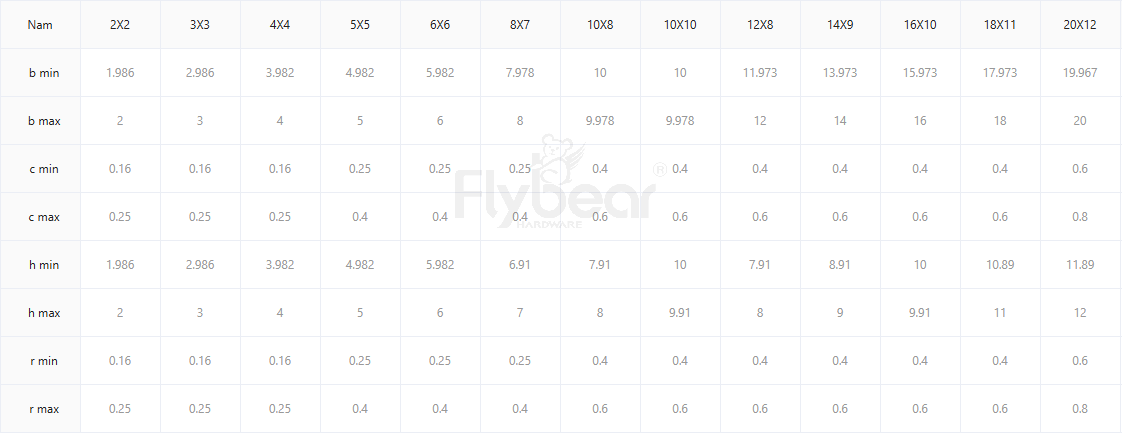

產品參數


【產品優勢】
高強度碳鋼:采用Q235或45#鋼,抗拉強度≥370MPa,抗剪強度高,適用于中等載荷傳動系統。
標準A型設計:兩端圓弧過渡,減少應力集中,安裝時劃傷軸或輪轂的風險更低。
精密尺寸公差:按GB/T 1096-2003標準制造,鍵寬h9公差,確保與鍵槽緊密配合,減少松動。
經濟實用:無鍍層本色處理,成本低,適用于一般工況,批量采購性價比高。
廣泛兼容性:與各類軸、齒輪、皮帶輪等標準鍵槽匹配,通用性強,維修替換便捷。
【組合方案】
+厭氧膠(如樂泰243):在高速振動工況下,鍵槽配合面涂厭氧膠,防止微動磨損和松動。
+尼龍緩沖墊片:用于沖擊載荷場景,在鍵與輪轂間加裝墊片,吸收震動,延長鍵壽命。
+防銹油(如WD-40):潮濕環境使用時,定期噴涂防銹油,防止碳鋼鍵生銹卡死。
+錐套聯軸器:與GB/T 1096平鍵配合使用,實現無間隙傳動,適合高精度設備。
+不銹鋼壓板:重載場合可用不銹鋼壓板輔助固定,避免鍵側向滑移失效。
【失效案例】
案例1:鍵剪切斷裂
故障現象:某電機傳動鍵在啟動瞬間斷裂,檢查發現鍵槽過緊,強行敲擊安裝導致內部微裂紋。
改進方案:改用GB1096A型鍵+紅丹粉檢測配合間隙,安裝前驗證鍵與鍵槽的H9/h9公差匹配,避免暴力裝配。
案例2:鍵銹蝕卡死
故障現象:潮濕倉庫存放的備用鍵生銹,拆卸時鍵與輪轂焊合,導致軸損傷。
改進方案:倉儲時密封包裝+干燥劑,安裝前涂抹二硫化鉬潤滑脂,阻隔水汽腐蝕。
【應急處理】
超負荷臨時加固:若鍵輕微變形但未斷裂,可拆卸后用銅棒敲擊復位,并臨時加裝緊定螺釘輔助固定。
鍵斷裂應急替換:若無備用鍵,可用硬度相近的方鋼臨時加工代用,但需盡快更換標準GB1096A鍵。
銹蝕鍵拆卸:噴**松動劑(如PB Blaster)**2小時后再用液壓拉馬頂出,避免硬撬損傷軸徑。
鍵槽磨損補救:若鍵槽擴孔,可堆焊后重新銑槽,或改用大一號鍵(如8×7鍵換為10×8)。
振動松動緊急處理:臨時纏繞銅箔或不銹鋼薄片增加鍵與鍵槽的過盈量,停機后更換新鍵。
【保存提示】
防潮密封:碳鋼鍵易生銹,需用防銹紙+塑料袋真空封裝,倉庫濕度控制在60%以下。
分類存放:按規格分層擺放,避免散裝混放導致邊緣磕碰變形。
遠離酸堿:禁止與化學藥劑同庫存儲,防止腐蝕性氣體侵蝕。
定期檢查:庫存超1年需抽樣檢查是否有銹斑,輕微銹漬用砂紙打磨后涂防銹油。
運輸防護:整箱運輸時內襯泡沫板,防止鍵間碰撞導致棱角損傷。
